在当今科技驱动的时代，电子行业的飞速发展对材料分析技术提出了更高的要求。离子研磨CP（Cross Section Polishing）检测手段作为一项先进的材料分析技术，在电子领域，特别是器件、PCB和PCBA等方面发挥着至关重要的作用。

离子研磨CP是一种通过离子束对样品进行精准研磨，制备出高质量横截面的技术。它能够在不破坏样品原有结构和成分的基础上，为深入的微观分析创造理想条件。

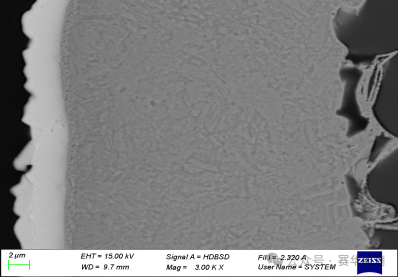

传统切片手段孔铜晶格

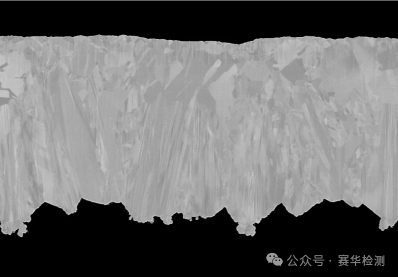

线路板铜CP处理后截面图

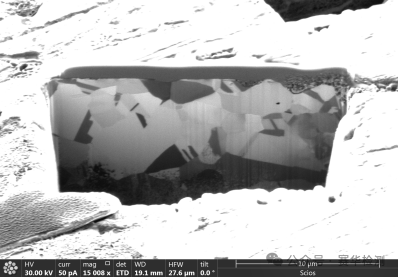

FIB切割铜晶格

1、半导体芯片

对于半导体芯片，离子研磨CP可以清晰地展现芯片内部的多层结构，包括晶体管的栅极、源极和漏极的细节。这有助于分析芯片制造过程中的工艺缺陷，如层间短路、漏电等问题。

1、PCB 线路分析

对于PCB板，离子研磨CP能精确展示线路的横截面形态，包括线路的厚度、宽度以及镀层的均匀性。这对于确保信号传输的稳定性和减少电磁干扰至关重要。比如，PCB制造商通过离子研磨CP检测发现，由于电镀工艺的不稳定，导致线路局部镀层过厚，影响了线路之间的间距，进而优化了电镀参数。

总之，离子研磨CP检测手段在电子材料领域，特别是器件、PCB和PCBA的研发、生产和质量控制中具有不可替代的作用。它能够提供微观结构的详细信息，帮助工程师和科研人员优化设计、改进工艺、提高产品的可靠性和性能，推动电子行业不断向前发展。
