在高度复杂和精密的PCBA制造领域，焊点质量的保障是确保电子产品性能稳定和可靠性的关键所在。今天，我们将深入且专业地探讨四种广泛应用的焊点检测方法：X-RAY、CT、切片分析以及红墨水染色，并对它们进行全面细致的比对和阐述。

X-RAY检测是一种非破坏性的先进检测手段，基于X射线的强大穿透特性来获取焊点内部的影像信息。

优点1：高效性

能够在短时间内对大量的焊点进行快速扫描，显著提高检测效率，适用于大规模生产的在线检测。

优点2：内部结构可视化

清晰呈现焊点内部的结构状况，如空洞、短路、虚焊等缺陷，能够迅速定位问题。

CT检测是一种更为高级和精确的X射线检测技术，通过多角度的X射线扫描和计算机重建算法，能够生成焊点的三维立体图像。

优点1：高精度三维成像

相比传统的X-RAY检测，CT检测能够提供更为全面、精确和详细的三维图像信息，使焊点内部的任何细微结构和缺陷都无所遁形。

优点2：复杂结构适应性强

对于多层PCB板、高密度封装以及具有复杂几何形状的焊点，CT检测能够准确地揭示其内部的结构完整性和潜在缺陷。

局限性1：高昂的设备成本

CT检测设备通常价格昂贵，这增加了检测的前期投入和维护成本。

局限性2：检测时间较长

由于需要进行多角度的扫描和复杂的图像重建，检测一个样本所需的时间相对较长，不太适用于对检测速度要求极高的大规模生产场景。

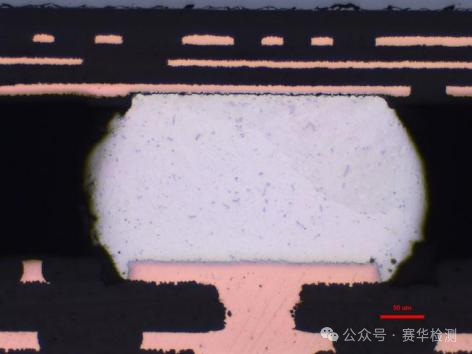

切片分析是一种通过对PCBA板进行物理切片制作，然后在高倍显微镜下观察切片的横截面来评估焊点质量的微观检测方法。

优点1：微观结构精确评估

能够提供最直观、最准确的焊点微观结构信息，包括金属间化合物的形成、镀层厚度的均匀性、焊料与基板的结合情况等。

优点2：材料分析能力

结合能谱分析等技术，可以对焊点中的元素组成和分布进行精确测定，为深入研究焊点的质量和可靠性提供了有力的手段。

局限性1：破坏性本质

切片分析会永久性地损坏被检测的PCB板，因此通常只能用于抽样检测，而无法对整个生产批次进行全面检测。

局限性2：样品制备复杂性

切片的制作过程需要经过一系列精细的操作，包括切割、镶嵌、研磨和抛光等，操作不当可能会引入人为误差或损坏焊点结构。

红墨水染色法是将PCB板浸泡在红墨水中，利用毛细作用原理，使墨水渗透到焊点的裂缝或空洞中，通过观察墨水的渗透情况来判断焊点是否存在缺陷。

优点1：成本效益优势

相对其他检测方法，红墨水染色法的成本较低，设备和试剂要求简单，操作容易掌握。

优点2：大缺陷检测效果好

对于较大尺寸的裂缝、空洞或脱焊等缺陷，红墨水染色能够提供明显的视觉指示，易于判断。

局限性1：微小缺陷检测局限性

对于微小的裂缝（小于几微米）或早期的微观缺陷，红墨水可能无法有效渗透，导致漏检。

局限性2：结果解读主观性

染色结果的判断在一定程度上依赖检测人员的经验和主观判断，可能存在一定的误差。

局限性3：受PCB表面特性影响

PCB板的表面材质、涂层或处理方式可能会影响墨水的渗透效果，从而影响检测结果的准确性。

综上所述，在 PCBA 焊点检测中，X-RAY 检测适用于快速初步筛查和常规质量监控；CT 检测在对精度和复杂结构检测要求极高的高端制造领域具有独特优势；切片分析能提供最准确和详细的微观结构信息，但由于其破坏性，适用于关键焊点的抽样分析和质量研究；红墨水染色法成本低、操作简单，适用于对较大缺陷的快速定性检测。在实际应用中，为了确保 PCBA 焊点的质量达到最高标准，往往需要根据具体的产品要求、生产规模、成本预算和质量控制策略，灵活选择合适的检测方法，或者结合多种方法进行综合检测和评估。
