SI信号完整性分析

时间：2025-05-28

点击：19

在当今高速数字电路的世界中，信号完整性（SI）测试成为确保系统可靠性和性能的关键环节。本文将深入探讨 SI 信号完整性测试的重要性、方法和技术。

信号完整性，Signal Integrity，简称SI。指信号从驱动端沿传输线到达接收端后波形的完整程度。信号完整性，表征信号在电路中，按正确时序、电压作出响应的能力。当电路中信号能按规定的时序、持续时间和电压幅度到达IC，则该电路具有较好的信号完整性。信号完整性测试，在信号参数上有：眼图、抖动、波形等。

信号质量测试服务包括：传输类、接口类、存储类、板级信号、网络信号等其他信号测量。

赛华检测的测量信号覆盖：

DDR, PCIe, SATAm SAS, USB, HDMI, DVI, SFP, DisplayPort, LVDS, V-by-One, Ethernet...

信号完整性的测试手段很多，涉及的仪器也很多，因此熟悉各种测试手段的特点，以及根据测试对象的特性和要求，选用适当的测试手段，对于选择方案、验证效果、解决问题等硬件开发活动，都能够大大提高效率，起到事半功倍的作用。

信号完整性测试设备

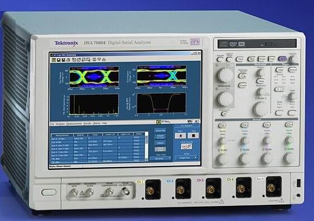

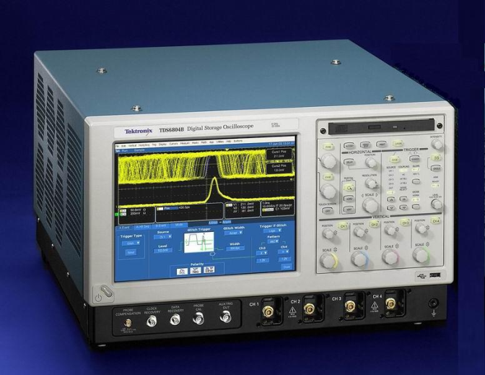

1、8GHz 数字存储示波器

设备可进行的测试SI项目：

1、Jitter, RealTime Eye Diagram and Timing Analysis

2、High–speedSignal, ComplianceTest, FSB (Front Side Bus), DDR2/3, GDDR3, SATA/SAS 2.0, PCI Express 1.1/2.0, Clock ...

3、Low–speedSignal Test, SMBus, SDIO_Wifi, I2C/I2S Bus, Uart_BT, AC Link, LPC ...

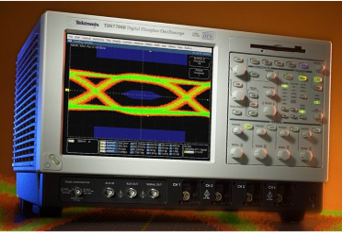

2、7.25GHz数字荧光示波器

设备可进行的测试SI项目：

1、Real Time Eye Diagram and Timing Analysis

2、High–speed Signal Compliance Test, FSB (Front Side Bus), DDR2/3, GDDR3, USB2.0, Ethernet, DVI, HDMI 1.2/1.3 ...

3、Investigationof Transient Phenomena

4、Low-speedSignal Test, I2C/I2S Bus, SMBus, SDIO_Wifi, Uart_BT, AC Link, LPC ...

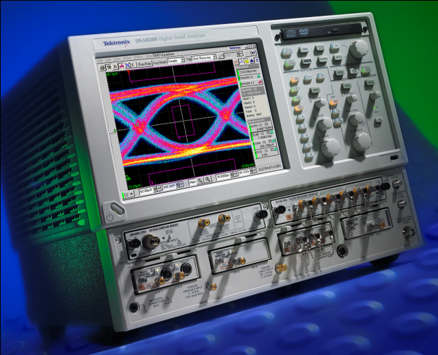

3、23GHz 数字荧光示波器

设备可进行的测试SI项目：

1、Jitter, Real Time Eye Diagram and TimingAnalysis

2、High–speed Signal Compliance Test, DDR3/4, GDDR3/5, SATA/SAS 2.0/3.0, PCI Express2.0/3.0, USB2.0/3.0/3.1, Ethernet, DVI, HDMI 1.4/2.0, DisplayPort 1.2/1.4, MIPI ...

3、Investigationof Transient Phenomena

4、3.35Gbps数据定时发生器
