TEM透射电镜通过将电子束穿透样品，利用电磁透镜对电子束进行聚焦和放大，从而生成高分辨率的图像。与传统光学显微镜相比，TEM能够提供更高的放大倍数和更精细的分辨率，使我们能够观察到原子级别的细节。

无论是金属、半导体、陶瓷还是生物样品，TEM都能为您揭示其内部的结构和组成。它不仅可以用于材料科学、物理学、化学等基础研究领域，还广泛应用于半导体工艺、纳米技术、生物医学等前沿领域。

利用电子束穿透样品，通过收集和分析透过样品的电子束，来观察和分析样品的微观结构。

设备主要包括以下几个部分：

1. 电子枪：产生高速电子束

2. 物镜：将电子束聚焦到样品上

3. 样品台：承载和移动样品

4. 中间镜和投影镜：进一步放大电子束并将其投影到荧光屏或探测器上

5. 荧光屏或探测器：接收并记录电子束的图像

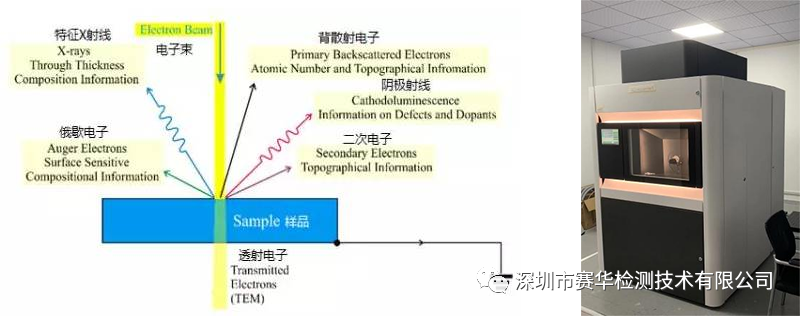

当电子束穿透样品时，它会与样品中的原子相互作用，导致电子束的散射和吸收。这些相互作用会改变电子束的能量和方向，从而形成样品的电子衍射图案。

1. 高分辨率

TEM能够提供亚纳米级别的分辨率，使我们能够观察到原子级别的细节。这使得TEM成为研究材料晶体结构、缺陷和界面等微观结构的理想工具。

2. 高放大倍数

TEM可以实现高放大倍数的成像，从几十倍到数百万倍不等。这使得我们能够观察到非常小的物体，并对其进行详细的结构分析。

3. 多功能性

TEM不仅可以用于成像，还可以进行衍射和光谱分析。通过选择合适的样品制备方法和实验条件，TEM可以提供关于材料的晶体结构、化学成分、电子态等信息。

4. 广泛的适用性

TEM适用于各种类型的样品，包括金属、半导体、陶瓷、聚合物、生物样品等。无论是固体、液体还是粉末样品，都可以通过适当的样品制备方法在TEM中进行观察和分析。

1. 结构分析

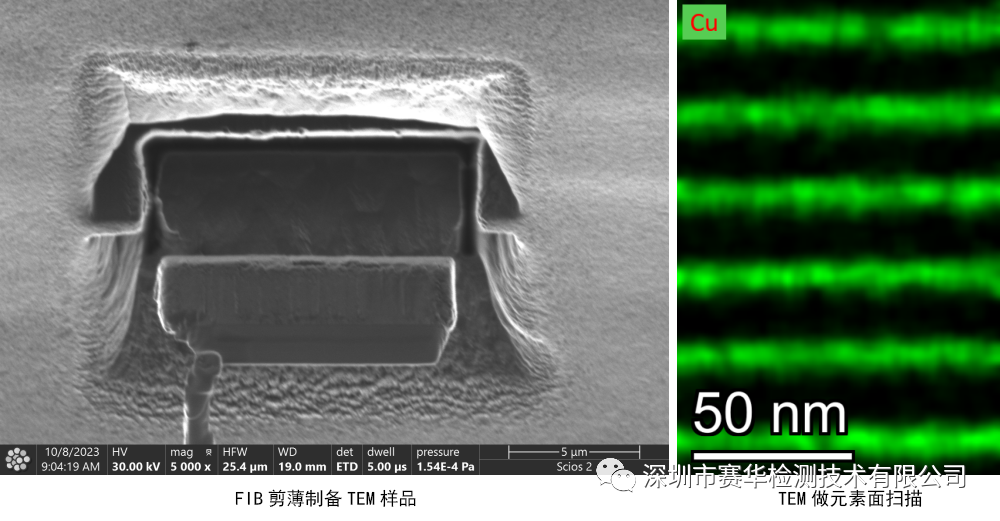

TEM可以用于观察芯片中的微观结构，如晶体管、导线、互联线等。通过对这些结构的观察和分析，可以深入了解芯片的制造工艺和性能。

2. 缺陷检测

在芯片制造过程中，可能会产生各种缺陷，如晶体缺陷、界面缺陷、孔洞等。TEM可以用于检测这些缺陷，并分析其对芯片性能的影响。

3. 材料表征

芯片中使用的材料包括半导体、金属、绝缘体等。TEM可以用于表征这些材料的晶体结构、化学成分、电子性质等，以评估其在芯片中的适用性。

4. 工艺优化

通过对芯片中微观结构的观察和分析，工程师可以优化芯片制造工艺，提高芯片的性能和可靠性。
